    我国学者在二维电子器件研究方面取得重要进展

    日期 2019-12-19   来源:信息科学部   作者:孙玲 张丽佳 潘庆  【 】   【打印】   【关闭

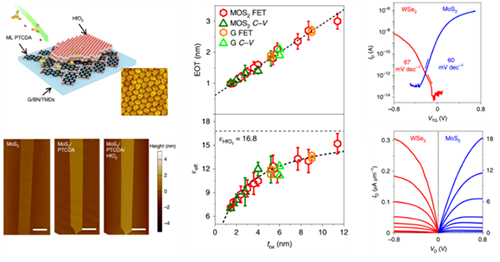

    图. 在二维材料上沉积的超薄high-k栅介质层以及晶体管特性曲线示例

      在国家自然科学基金项目(批准号:61734003,61521001,61851401)等资助下,南京大学王欣然、施毅教授团队与加州大学洛杉矶分校段镶锋(Xiangfeng Duan)教授、新加坡国立大学陈伟(Wei Chen)教授、东京大学长汐晃辅(K. Nagashio)教授、南京大学王鹏和马海波教授、中电55所陈堂胜研究员等课题组开展多学科合作,在二维电子器件研究方面取得重要进展。相关成果以“Uniform and Ultrathin High-κ Gate Dielectrics for Two-dimensional Electronic Devices”(具有高质量超薄高κ栅介质的二维电子器件)为题,于2019年12月9日在Nature Electronics(《自然电子学》)上在线发表。文章链接:https://www.nature.com/articles/s41928-019-0334-y。

      二维半导体材料具有非零带隙、极限沟道厚度、高迁移率等特点,可以显著增加栅极调控能力,是有望继续延伸摩尔定律的新型电子材料之一。然而,由于二维材料表面无悬挂键,无法利用传统原子层沉积工艺制备高质量栅极介质层,导致界面态和等效氧化层厚度(EOT)远高于硅基CMOS晶体管。因此,开发针对二维材料的高质量、超薄,并且与大面积工艺兼容的介质层集成工艺,是制备二维电子器件的瓶颈之一。

      针对上述关键问题,该合作团队利用二维材料与分子之间的范德瓦尔斯作用,以0.3纳米厚的单层分子晶体作为界面层,在二维材料上实现了高质量、超薄high-κ介质层沉积技术。凭借该技术,他们首次在石墨烯、MoS2和WSe2等二维材料上制备了原子级平整度、低界面态密度和高击穿电场的1 nm EOT,制备的介质层漏电流密度与CMOS水平相当,并且通过石墨烯射频器件验证了该介质层可以工作在10 GHz以上。利用他们提出的分子辅助超薄介质层沉积技术,二维半导体场效应晶体管的亚阈值摆幅降至60 mV/dec的理论极限,工作电压降至0.8 V,并且在20 nm沟道长度下未发现显著的短沟道效应,进一步实现的二维CMOS反相器功耗小于1 nW。

      研究工作突破了二维电子器件超薄介电层集成这一瓶颈,适用于多种二维材料,并且兼容大面积化学气相沉积技术,有望推动二维集成电路的发展。
